MAßANFERTIGUNG

Montage- und Messhilfe
unserer Vertikallamellen


Lamellenmesshilfebanner

Siehe auch Lamellenvorhänge Details und Vertikallamellen Sonderformen.

Aufmaß und Preisfindung für unsere Lamellenvorhänge

Gerade Anlagen

Standard Lamellen

Bestellbreite = Anlagenbreite B

Bestellhöhe = Anlagenhöhe H (Oberkante Schiene bis Unterkante Lamelle)

Abzugsmaße:
In der Fensterlaibung:
Insgesamt 1 cm Luft beim Aufmaß der Anlagenbreite berücksichtigen.
Empfohlene Bodenfreiheit: Bei glatten Böden ca. 15 mm, bei hochflorigen und schiefen Böden ca. 30 mm.


Bei Montage vor der Fensterlaibung:
Nischenbreite zuzügl. gewünschter Überstand = Fertigmaß der Anlage (Empfehlung: als Überstand mindestens die jeweilige Paketbreite wählen, siehe untere Tabelle)

Schräge Anlagen/ Slopeanlagen

Slope Lamellen

Bestellbreite = Basisbreite B

Bestellhöhe = Bestellhöhe H1 sowie H2
(Oberkante Schiene bis Unterkante Lamelle)

Abzugsmaße:
In der Fensterlaibung:
Insgesamt 1 cm Luft beim Aufmaß der Anlagenbreite berücksichtigen.
Empfohlene Bodenfreiheit: Bei glatten Böden ca. 15 mm, bei hochflorigen und schiefen Böden ca. 30 mm.


Bei Montage vor der Fensterlaibung:
Nischenbreite zuzügl. gewünschter Überstand = Fertigmaß der Anlage (Empfehlung: als Überstand mindestens die jeweilige Paketbreite wählen, siehe untere Tabelle)

Lamellenpaket

Paketbreite: Abhängig von der Lamellenanzahl und der Lamellenbreite. Bei Lamellenbreite 89 mm vergrößert sich die Paketbreite um ca. 20%.
Paket links
Paket links
Paket Mitte
Paket Mitte
Paket bei Slop Anlagen
Paket bei Slope-Anlagen auf der hohen Seite der Anlage.
Paket rechts
Paket rechts
Paket geteilt
Paket geteilt


Paketbreiten

Bei der Lamellen Montage in der Nische müssen sie die Paketbreiten P berücksichtigen, um Ihr Fenster nach der Montage wie gewohnt öffnen zu können.

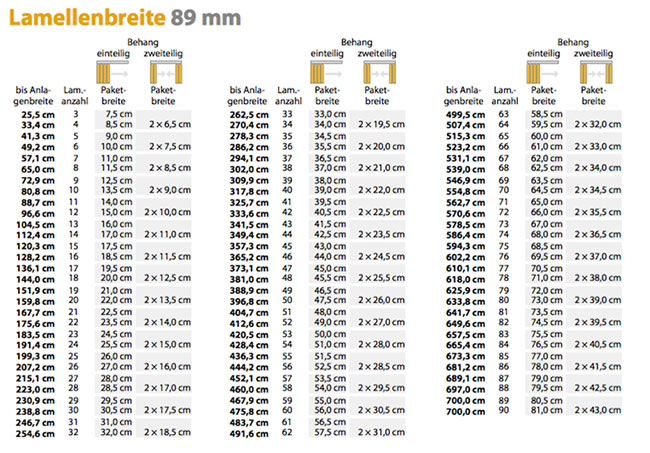

Paketbreite Lamellen

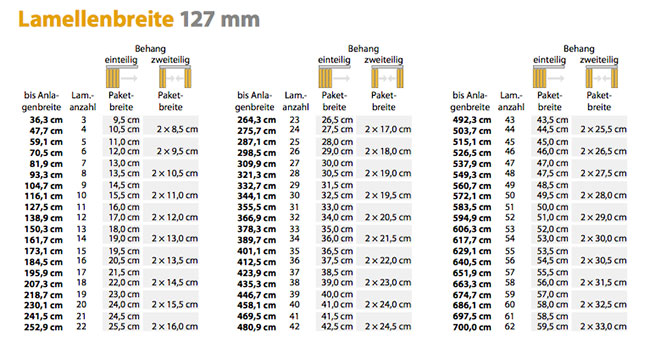

Paketbreite Lamellen

Anbringung: Montagevarianten

Abstandsmaße

Standardabstand W: halbe Lamellenbreite, zzgl. 10-15 mm (bei Aufmaß bis Schienenmitte)
Abstand zu vorstehenden Teilen (z.B. Türgriffe): 10-15 mm

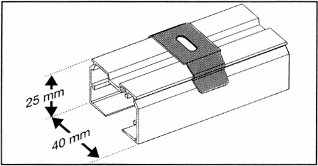

Montage Deckenhalter Montage Deckenhalter

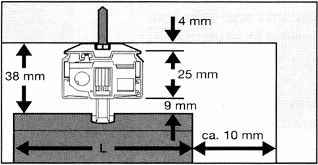

Anbringung mit Deckenhalter. (Standard)

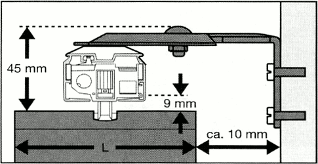

Montage Wandhalter Montage Wandhalter
Anbringen mit Wandhalter. Einstellbare Abstandsmaße: 90-150mm. (Sonderzubehör: 90-150mm / 156-204mm)

Anbringung Vertikallamellen: Möglichkeiten und Maße

Deckenbefestigung Wandbefestigung Deckenbefestigung bis Fensterbrett
In der Fensterlaibung Plafond Anlage Typ V020

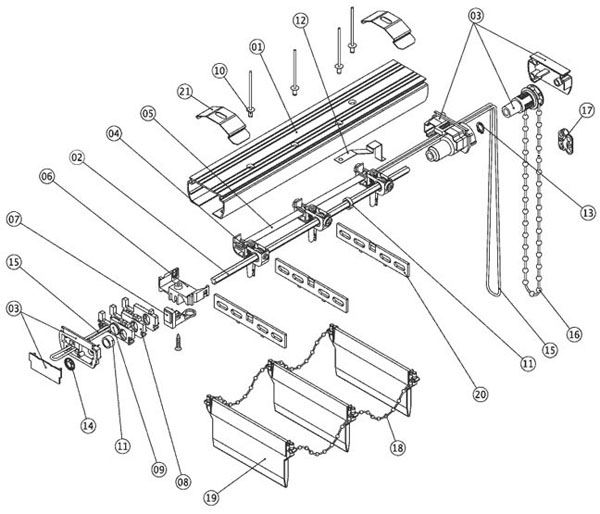

Aufbau: Lamellenschiene

Zubehör
01-Laufschiene, 02-Wendeachse, 03-Endkappen-Set, 04-Laufwagen, 05-Abstandhalter, 06-Schnurzugwagen, 07-Magnethalter, 08-Magnetwellenstütze, 09-Magnetwellenstütze, 10-Blindniete, 11-Distanzrohr, 12-Paketausrastung, 13-Sicherungsring, 14-Fächerfeder, 15-Zugschnur, 16-Bedienkette, 17-Kettenverbinder, 18-Abstandskette, 19-Beschwerungsplatte, 20-Lamellenhalter, 21-Montageclip

Hinweis:
Nicht alle hier abgebildeten Lamellen Teile sind als Ersatzteile bei uns im Online Shop erhältlich.
Alle lieferbaren Ersatzteile für Lamellen finden Sie hier: Lamellen Ersatzteile
