MAßANFERTIGUNG

Flächenvorhang Maßanfertigung: Technische Beschreibung

» Basis
Flächenvorhänge

Flächengardine

Flächenvorhänge sind Mittel moderner Raumgestaltung, die sich besonders variabel einsetzen lassen.

Das auf Maß gefertigte Flächenvorhangsystem 7300 läuft leichtgängig, geräuscharm und ist wartungsfrei. Es besteht aus 2-5-läufigen Aluminium-Schleuderschienen (eloxiert oder weiß pulverbeschichtet), die auch miteinander kombiniert und damit erweitert werden können. In den Schienen laufen Aluminium-Paneelen mit eingepresstem Pilzband, die Bedienung erfolgt "frei verschiebbar", mit Schleuderstab oder Schnurzug.

An den Paneelen werden Stoffbahnen als Sonnen- bzw. Sichtschutz oder zur dekorativen Raumgestaltung angebracht.

Basis

Beschwerung

» Beschwerungsprofil aus stranggepresstem Aluminium 6 x 20mm
» Farbvarianten: silber oder weiß

Paneelwagen

» Stranggepreßtes Aluminium-Paneelprofil mit eingepresstem Kletteinsatz
» Farbvarianten: Aluminium eloxiert nach E6/EV 1 oder weiß pulverbeschichtet (RAL 9016)
» Lagerlänge 6m
» Geräuscharme Rollen (Silent-Ausführung)
» T- und L-Mitnehmer farblich zum Paneelprofil passend
» Flauschband

Befestigungsvarianten

» Deckenbefestigung
» Wandbefestigung

pdf Montageanleitung für das Basis Flächenvorhangsystem


Bedienvarianten

Frei verschiebbar

Frei verschiebbar

» Die Position der einzelnen Paneel-
wagen kann frei gewählt werden
» Paneelwagen können mit Schleuderstab kombiniert werden
Schleuderstab

Schleuderstab

» Die einzelnen Paneelwagen sind untereinander über Mitnehmer verbunden
Schnurzug

Schnurzug

» Die einzelnen Paneelwagen sind untereinander über Mitnehmer verbunden

AnlagenmaßeAufmaß-Hinweise

Ermittlung der Anlagenmaße
Die Breite der Schiene inkl. Endkappen ist die Anlagenbreite. Bitte berücksichtigen Sie den Abzug von min. 10mm bei Nischenmontage. Die Anlagenhöhe messen Sie von Oberkante Technik bis Unterkante Paneel. Empfohlen wird ein Höhenabzug bis zum Boden von ca. 10 - 30mm.

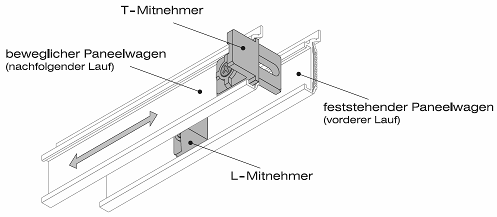

Mitnehmer Funktionsprinzip

Im vorderen Lauf befindet sich ein feststehender Paneelwagen, der in voller Breite sichtbar ist. Alle Paneelwagen in den nachfolgenden Läufen können je nach Bedienvariante verschoben werden.

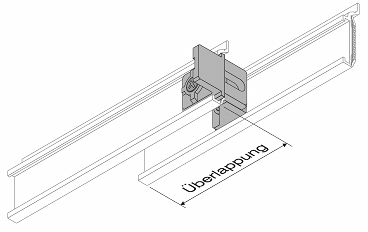

Paneelberechnung

Zwischen den einzelnen Paneelwagen sollte eine Mindestüberlappung von 5cm bestehen. Größere Überlappungen sind möglich, müssen jedoch bereits bei der Ermittlung der einzelnen Paneelwagenlängen berücksichtigt werden.

Paneelberechnung

Berechnung der Paneelbreite

Steht die Paneelanzahl fest, können Sie die Paneelbreite wie folgt berechnen:

Paneelbreite

Überlappung Standard 5cm

Berechnung der Paneelanzahl

Steht die Paneelbreite fest, können Sie die Paneelanzahl wie folgt berechnen:

Paneelanzahl

Überlappung Standard 5cm

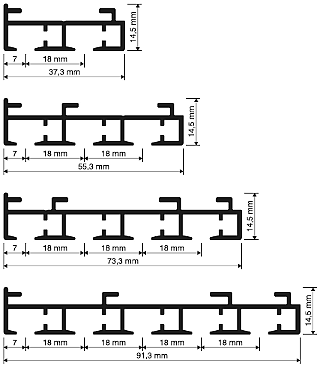

Schienenquerschnitt

» Stranggepresste Aluminium- Schienenprofile als 2-, 3-, 4- oder 5-Lauf
» Farbvarianten: Aluminium eloxiert nach E6/EV 1 oder weiß pulverbeschichtet (RAL 9016) oder beliebige RAL-Farbe (auf Anfrage)
» Lagerlänge 6m
» Endkappen in weiß oder grau
» Befestigungszubehör

Schienenquerschnitt
Schienenquerschnitt

Konfektionierte Behangpaneele

Maßanfertigung: maßgenaue Anfertigung der einzelnen Behangpaneele unter Berücksichtigung des jeweiligen Flächenvorhangsystems
oberer Abschluss: Flauschband
unterer Abschluss: Variante 1: offen oder Variante 2: Saum für Beschwerungsprofille

Variante 1

Paneelwagen mit Klettprofil
inkl. Paneelwagenrollen, Klettprofil oben mit Flauschband


Version 1

Variante 2

Paneelwagen mit Klett- und Beschwerungsprofil
inkl. Paneelwagenrollen, Klettprofil oben mit Flauschband, Beschwerungsprofil 3 x 20mm unten

Version 2

Creativ Plus

Beschwerung

» Beschwerungsprofil aus stranggepresstem Aluminium 6 x 20mm
» Farbvarianten: silber oder weiß

Paneelwagen

» Stranggepreßtes Aluminiumprofil mit eingepresstem Klettband
» Farbvarianten: weiß oder silber
» Für Innenläufe mit 6mm Spurbreite bzw. mit Kanalbreite von min. 10mm, sowie Kunststoffschienen und U-Schienen geeignet
» Vielseitig einsetzbar (Paneele, Klettprofil, Spanngardinen, Raffvorhangtechnik)
» Mitnehmer (farblich passend zum Profil)

Träger

» Bestehend aus sehr belastbarem und hochwertigem Kunststoff
» Farbvarianten: weiß, chrom matt oder edelstahlfarben
» Befestigungszubehör

Befestigungsvarianten

» Deckenbefestigung pdf Montageanleitung für die Deckenbefestigung
» Wandbefestigung pdf Montageanleitung für die Wandbefestigung

Bedienvarianten

Frei verschiebbar

Frei verschiebbar

» Die Position der einzelnen Paneelwagen kann frei gewählt werden
Schleuderstab

Schleuderstab

» Die einzelnen Paneelwagen können untereinander über Mitnehmer verbunden werden

Schienenquerschnitt

» Stranggepresste Alu-Rohrschienenprofil
» Mögliche Laufanzahl: 1-Lauf bis 4-Lauf (je nach Montagevariante)
» Farbvarianten: weiß, chrom matt oder edelstahlfarben
» Lagerlänge 6m

Schienenquerschnitt
Schienenquerschnitt

Stoff - Pflegehinweise

Allgemeine Hinweise

Bei unsachgemäßer Reinigung von textilen Behängen können die schwer entflammbare Ausrüstung und alterungsvorbeugende Eigenschaften der Stoffe teilweise oder sogar ganz verloren gehen. Während der Fensterreinigung ist darauf zu achten, dass keine Reinigungsmittel mit dem Behang in Berührung kommen. Für Schäden, die durch unsachgemäßen Umgang, Reinigungsmittel oder Insektenexkremente entstehen, kann keine Gewährleistung übernommen werden.

Reinigung VDS-geprüfter Stoffqualitäten

Die Reinigungsfähigkeit der Kollektion wurde durch den VERBAND DEUTSCHER SONNENSCHUTZREINIGER e.V. geprüft. Alle Stoffe, die das VDS-Qualitätszeichen tragen, können durch zertifizierte Fachbetriebe gereinigt werden.

Waschbar

Die als waschbar gekennzeichneten Stoffe können vorsichtig von Hand in einer Waschlauge mit Feinwaschmittel bei 30° C gewaschen werden.

Feucht abwischbar

Mildes Reinigungsmittel mit handwarmen Wasser verdünnen, vorsichtig wischen, nicht durchnässen. Keine Lösungsmittel verwenden. Reinigungs- oder Desinfektionsmittel nicht unverdünnt auf den Stoff aufbringen.

Trocken abbürstbar

Stoffe durch vorsichtiges Abbürsten mit einer weichen Bürste behandeln. Kein Wasser oder Reinigungsmittel verwenden.


Bitte beachten Sie, dass in diesem Zusammenhang die Wörter Schiebevorhang, Schiebegardine und Flächengardine alle synonym mit dem Begriff Flächenvorhang benutzt werden.
