Flächenvorhangsysteme und was technisch dazu gehört

Flächengardine

» Basis
Flächenvorhänge

Flächenvorhänge sind Mittel moderner Raumgestaltung, die sich besonders variabel einsetzen lassen.

Das auf Maß gefertigte Flächenvorhangsystem 7300 läuft leichtgängig, geräuscharm und ist wartungsfrei. Es besteht aus 2-5-läufigen Aluminium-Schleuderschienen (eloxiert oder weiß pulverbeschichtet), die auch miteinander kombiniert und damit erweitert werden können. In den Schienen laufen Aluminium-Paneelen mit eingepresstem Pilzband, die Bedienung erfolgt "frei verschiebbar", mit Schleuderstab oder Schnurzug.

An den Paneelen werden Stoffbahnen als Sonnen- bzw. Sichtschutz oder zur dekorativen Raumgestaltung angebracht.

Beschwerung

» Beschwerungsprofil aus stranggepresstem Aluminium 6 x 20mm
» Farbvarianten: silber oder weiß

Paneelwagen

» Stranggepreßtes Aluminium-Paneelprofil mit eingepresstem Kletteinsatz
» Farbvarianten: Aluminium eloxiert nach E6/EV 1 oder weiß pulverbeschichtet (RAL 9016)
» Lagerlänge 6m
» Geräuscharme Rollen (Silent-Ausführung)
» T- und L-Mitnehmer farblich zum Paneelprofil passend
» Flauschband

Befestigungsvarianten

» Deckenbefestigung
» Wandbefestigung

Bedienvarianten
Frei verschiebbar
Frei verschiebbar
» Die Position der einzelnen Paneel-
wagen kann frei gewählt werden
» Paneelwagen können mit Schleuderstab kombiniert werden
Schleuderstab
Schleuderstab
» Die einzelnen Paneelwagen sind untereinander über Mitnehmer verbunden
Schnurzug
Schnurzug
» Die einzelnen Paneelwagen sind untereinander über Mitnehmer verbunden

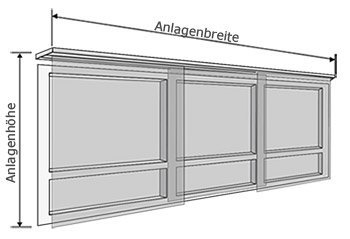

Anlagenmaße Aufmaß-Hinweise

Ermittlung der Anlagenmaße
Die Breite der Schiene inkl. Endkappen ist die Anlagenbreite. Bitte berücksichtigen Sie den Abzug von min. 10mm bei Nischenmontage. Die Anlagenhöhe messen Sie von Oberkante Technik bis Unterkante Paneel. Empfohlen wird ein Höhenabzug bis zum Boden von ca. 10 - 30mm.

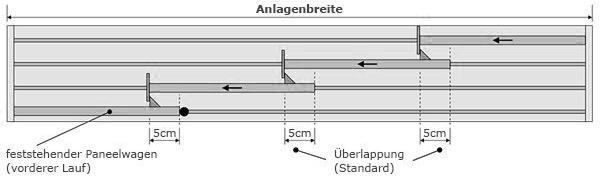

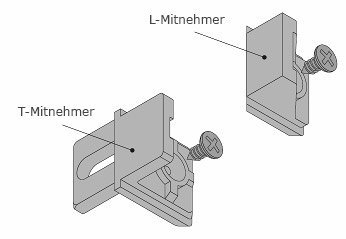

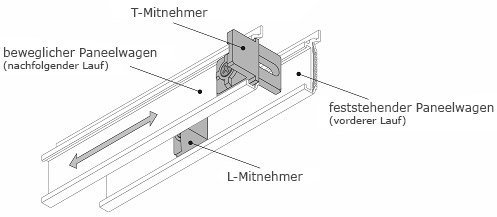

Mitnehmer Funktionsprinzip

Im vorderen Lauf befindet sich ein feststehender Paneelwagen, der in voller Breite sichtbar ist. Alle Paneelwagen in den nachfolgenden Läufen können je nach Bedienvariante verschoben werden.

Mitnehmer Funktionsprinzip

Paneelwagen Bewegung

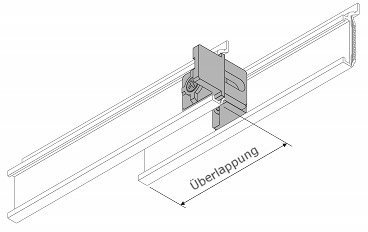

Überlappung

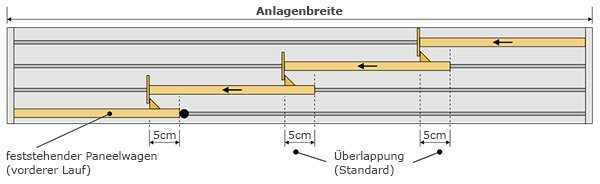

Paneelberechnung

Zwischen den einzelnen Paneelwagen sollte eine Mindestüberlappung von 5cm bestehen. Größere Überlappungen sind möglich, müssen jedoch bereits bei der Ermittlung der einzelnen Paneelwagenlängen berücksichtigt werden.

Paneelberechnung

Berechnung der Paneelbreite

Steht die Paneelanzahl fest, können Sie die Paneelbreite wie folgt berechnen:

Paneelbreite

Überlappung Standard 5cm

Berechnung der Paneelanzahl

Steht die Paneelbreite fest, können Sie die Paneelanzahl wie folgt berechnen:

Paneelanzahl

Überlappung Standard 5cm

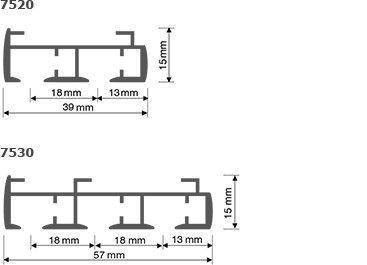

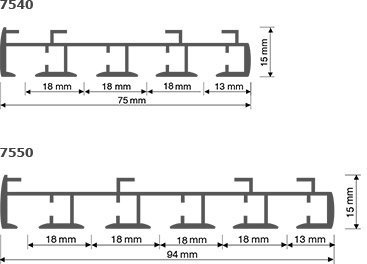

Schienenquerschnitt

» Stranggepresste Aluminium- Schienenprofile als 2-, 3-, 4- oder 5-Lauf
» Farbvarianten: Aluminium eloxiert nach E6/EV 1 oder weiß pulverbeschichtet (RAL 9016) oder beliebige RAL-Farbe (auf Anfrage)
» Lagerlänge 6m
» Endkappen in weiß oder grau
» Befestigungszubehör

Schienenquerschnitt stranggepresste Aluminium- Schienenprofile
Schienenquerschnitt stranggepresste Aluminium- Schienenprofile
Konfektionierte Behangpaneele

Maßanfertigung: maßgenaue Anfertigung der einzelnen Behangpaneele unter Berücksichtigung des jeweiligen Flächenvorhangsystems
oberer Abschluss: Flauschband
unterer Abschluss: Variante 1: offen oder Variante 2: Saum für Beschwerungsprofile

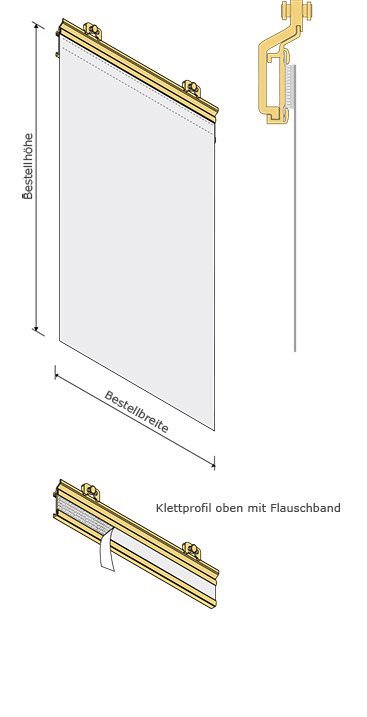

Variante 1

Paneelwagen mit Klettprofil
inkl. Paneelwagenrollen, Klettprofil oben mit Flauschband


Paneelwagen mit Klettprofil

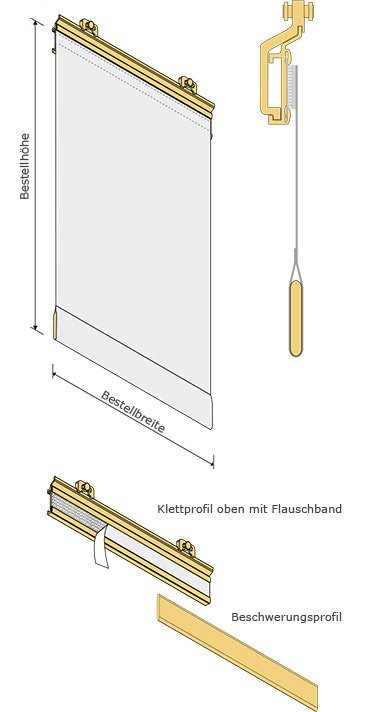

Variante 2

Paneelwagen mit Klett- und Beschwerungsprofil
inkl. Paneelwagenrollen, Klettprofil oben mit Flauschband, Beschwerungsprofil 3 x 20mm unten


Paneelwagen mit Klett- und Beschwerungsprofil
Creativ Plus
Beschwerung

» Beschwerungsprofil aus stranggepresstem Aluminium 6 x 20mm
» Farbvarianten: silber oder weiß

Paneelwagen

» Stranggepreßtes Aluminiumprofil mit eingepresstem Klettband
» Farbvarianten: weiß oder silber
» Für Innenläufe mit 6mm Spurbreite bzw. mit Kanalbreite von min. 10mm, sowie Kunststoffschienen und U-Schienen geeignet
» Vielseitig einsetzbar (Paneele, Klettprofil, Spanngardinen, Raffvorhangtechnik)
» Mitnehmer (farblich passend zum Profil)

Träger

» Bestehend aus sehr belastbarem und hochwertigem Kunststoff
» Farbvarianten: weiß, chrom matt oder edelstahlfarben
» Befestigungszubehör

Befestigungsvarianten

» Deckenbefestigung

» Wandbefestigung

Bedienvarianten

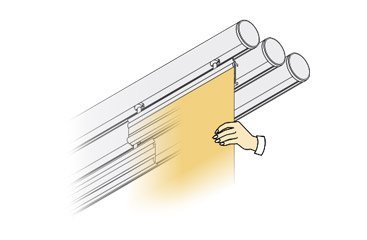

Frei verschiebbar
Frei verschiebbar
» Die Position der einzelnen Paneelwagen kann frei gewählt werden

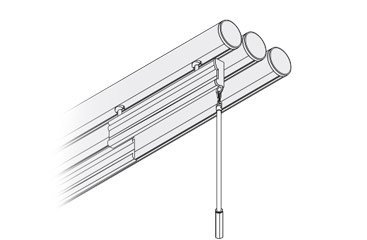

Schleuderstab
Schleuderstab
» Die einzelnen Paneelwagen können untereinander über Mitnehmer verbunden werden

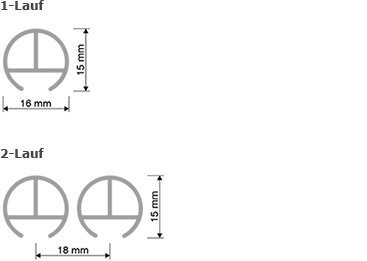

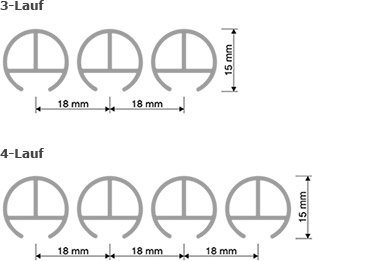

Schienenquerschnitt

» Stranggepresste Alu-Rohrschienenprofil
» Mögliche Laufanzahl: 1-Lauf bis 4-Lauf (je nach Montagevariante)
» Farbvarianten: weiß, chrom matt oder edelstahlfarben
» Lagerlänge 6m

Schienenquerschnitt stranggepresste Alu-Rohrschienenprofile
Schienenquerschnitt stranggepresste Alu-Rohrschienenprofile
Stoff - Pflegehinweise


Allgemeine Hinweise

Bei unsachgemäßer Reinigung von textilen Behängen können die schwer entflammbare Ausrüstung und alterungsvorbeugende Eigenschaften der Stoffe teilweise oder sogar ganz verloren gehen. Während der Fensterreinigung ist darauf zu achten, dass keine Reinigungsmittel mit dem Behang in Berührung kommen. Für Schäden, die durch unsachgemäßen Umgang, Reinigungsmittel oder Insektenexkremente entstehen, kann keine Gewährleistung übernommen werden.

Reinigung VDS-geprüfter Stoffqualitäten

Die Reinigungsfähigkeit der Kollektion wurde durch den VERBAND DEUTSCHER SONNENSCHUTZREINIGER e.V. geprüft. Alle Stoffe, die das VDS-Qualitätszeichen tragen, können durch zertifizierte Fachbetriebe gereinigt werden.

Waschbar

Die als waschbar gekennzeichneten Stoffe können vorsichtig von Hand in einer Waschlauge mit Feinwaschmittel bei 30° C gewaschen werden.

Feucht abwischbar

Mildes Reinigungsmittel mit handwarmen Wasser verdünnen, vorsichtig wischen, nicht durchnässen. Keine Lösungsmittel verwenden. Reinigungs- oder Desinfektionsmittel nicht unverdünnt auf den Stoff aufbringen.

Trocken abbürstbar

Stoffe durch vorsichtiges Abbürsten mit einer weichen Bürste behandeln. Kein Wasser oder Reinigungsmittel verwenden.


Bitte beachten Sie, dass in diesem Zusammenhang die Wörter Schiebevorhang, Schiebegardine und Flächengardine alle synonym mit dem Begriff Flächenvorhang benutzt werden.

Mit einem Flächenvorhang erwerben Sie eine flexible Fensterdekoration. Sie können die Stoffbahnen beliebig neben- oder miteinander verschieben, nach Lust und Laune kombinieren, einfach austauschen oder reinigen. Dieser Komfort kommt nicht von Ungefähr, sondern basiert auf einem technisch ausgereiften Flächenvorhang Schienensystem.

Dieses Flächenvorhangsystem ist aus einzelnen Komponenten aufgebaut:

  • Paneelwagen
  • Vorhangschienen
  • Beschwerungsstangen
  • Schleuderstäbe
  • Mitnehmer
  • Schnurzug

Die Maßanfertigung im Raumtextilienshop gibt Ihnen nicht nur die Möglichkeit, bei der Wahl von Stoff und Flächenvorhang-Design flexibel zu bleiben, auch die Flächenvorhang Technik können Sie ein Stück weit selbst bestimmen und auf Ihre Bedürfnisse anpassen. Sie haben die Wahl aus zwei Flächenvorhang Schienensystemen. Die Schienen bestehen aus Aluminium und verfügen über mehrere Innenläufe. Das Flächengardinen Schienensystem wird für Sie maßgefertigt und kann in der Länge oder der Anzahl der Innenläufe individuell Ihren Wünschen angepasst werden. Die Paneelwagen verfügen über Rollen und lassen sich besonders leicht und leise im Schienensystem verschieben. Mit Hilfe von Mitnehmern lassen sich die einzelnen Paneelwagen verbinden. Dann können Sie Ihren Flächenvorhang in nur einem Zug bedienen.

Flächenvorhänge variabel bedienen

Zu den individuellen Möglichkeiten, welche Ihnen Flächenvorhangsysteme bieten können, zählt auch die Vielfalt der Bedienarten. Sie können sich für drei Bedienoptionen entscheiden.

  • frei verschiebbare Flächengardinen

Jeder Stoffvorhang steht dabei für sich. Die einzelnen Elemente sind nicht miteinander verbunden und können somit völlig unabhängig voneinander bewegt werden.

  • Bedienung mittels Schnurzug

Hier kommen die bereits erwähnten Mitnehmer zum Einsatz. Die verschiedenen Behänge sind miteinander verbunden und lassen sich folglich in nur einem Arbeitsgang bedienen. Sie können frei wählen, auf welcher Seite der Schnurzug angebracht werden soll. Die Bedienung mit Schnurzug können wir Ihnen für unser Flächenvorhang System Basis anbieten.

  • Bedienung mittels Schleuderstab

Auch hier sind die einzelnen Stoffbahnen durch Mitnehmer verbunden. Somit können mehrere Flächengardinen in nur einem Schritt bedient werden. Bei größeren Anlagen können Sie auch geteilte Varianten erhalten.

Flächenvorhänge nach Maß

Im Konfigurator bekommen Sie die Möglichkeit, das Schienensystem für den Flächenvorhang selbst festzulegen. Die Vorhangsysteme für den Flächenvorhang sind besonders nutzerfreundlich gestaltet. An seiner Oberkante besitzt der Flächenvorhang ein Flauschband, welches die schnelle und unkomplizierte Befestigung am Paneelwagen erlaubt.
Unsere Flächenvorhänge können Sie auch in Standardgrößen erhalten. Im Lieferumfang sind dann alle benötigten Zubehörteile und Hilfsmittel enthalten.

Das Flächenvorhangsystem montieren

Das Schienensystem für Flächenvorhänge lässt sich einfach befestigen. Zunächst werden die Deckenschienen montiert. Diese dienen später der Aufnahme der Paneelwagen. Gegenüber herkömmlicher Montagemethoden, wobei umständlich mit Haken hantiert werden musste, ist der Paneelwagen mit Rollen einen Schritt weiter. Binnen kürzester Zeit ist der Paneelwagen im Schienensystem befestigt. Nun kann die Flächengardine ganz einfach am Klettband des Paneelwagens befestigt werden.

Das benötigen Sie für die Montage:

  • Maßband
  • Stift
  • Bohrmaschine
  • Schraubenzieher
  • Schrauben und Dübel
  • Wasserwaage

Sie erhalten das Montagezubehör entsprechend der von Ihnen gewählten Montageart.

Die Wandmontage lässt sich durch verschiedene Methoden vornehmen:

  • Wandwinkel
  • Deckenträger
  • Abhänger
  • Schnellmontageclip

Die Flächenvorhang Technik bewahrt Sie vor aufwendigen und zeitraubenden Arbeiten und ermöglicht das Anbringen Ihrer Wunschvorhänge innerhalb weniger Minuten.


↑
