Jalousien richtig messen

  Jalousiemesshilfe

Alu-Jalousien > zurück zur
  Jalousie Übersicht
Jalousien Arten zu den
Jalousie Modellen
Auswahl Standard-Jalousien Alu Jalousien Auswahl für Standardgrößen >


Messhilfe für verschiedene Montagevarianten


*** Bitte achten Sie beim Ausmessen der Fenster auf exakte Angaben.
Die aufgrund dieser Bestellung hergestellten Produkte sind Maßanfertigungen.
Sie können weder umgetauscht noch zurückgenommen werden.***

Empfehlung: Die Bedienelemente sollten gegenüber dem Fenstergriff platziert werden.

Bestellmaße sind Anlagenmaße - nicht die Fenstermaße!

Montage IM Falz

Montage im Falz

Hinweis: Mindestglasleistentiefe = 25 mm
Empfehlung: Kleinstes gemessenes Maß abzüglich 2 mm pro Seite = Bestellmaß

Montage AUF dem Rahmen

Montage auf Rahmen

Hinweis: Auf vorstehende Beschläge achten (Fenstergriff oder ähnliches)
Empfehlung: Seitlicher Überstand pro Seite ca. 20 mm (auf Beschläge achten)

Montage IN der Fensternische

Montage in der Fensternische

Hinweis: Pakethöhe beachten, wegen Fensteröffnung. Messen Sie die Breite der Nische an mindestens 3 verschiedenen Stellen und wählen Sie als Breite die kleinste gemessene Breite aus
Empfehlung: Kleinstes gemessenes Maß abzüglich 5mm pro Seite = Bestellmaß

Montage VOR der Fensternische

Montage vor der Fensternische

Hinweis: Auf Montageposition achten, wegen Fensteröffnung
Empfehlung: Seitlicher Überstand pro Seite ca. 50 mm

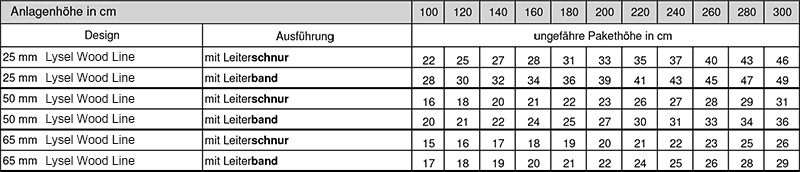

Pakethöhen von Lysel Wood Line

Pakethöhen bei Lysel Wood Line

Hinweis: Bitte achten Sie auf die Pakethöhe

Abdeckblende

Abdeckblende

Aufmaß

Bestellmaße:
  • Glasbreite (GB)
  • Glashöhe (GH)
  • Flügelbreite (FB)
  • Flügelhöhe (FH)
  • Glasleistentiefe (T)

Zusätzliche Maße, wenn nötig, im Konfigurator bitte in das Notizfeld (Sonderwünsche/Hinweise) eintragen.

Mindestglasleistentiefe

Exklusiv Line 20 mm
↑
